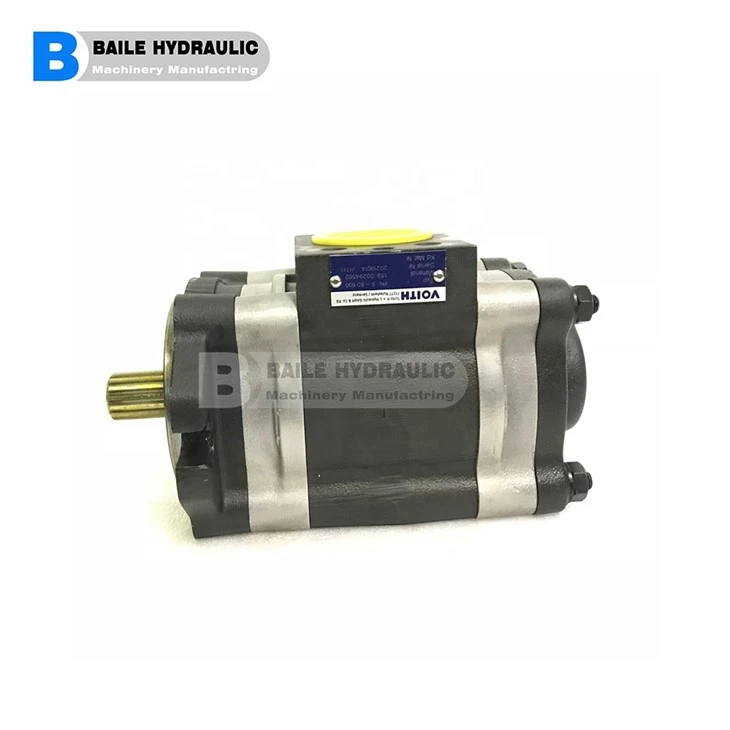

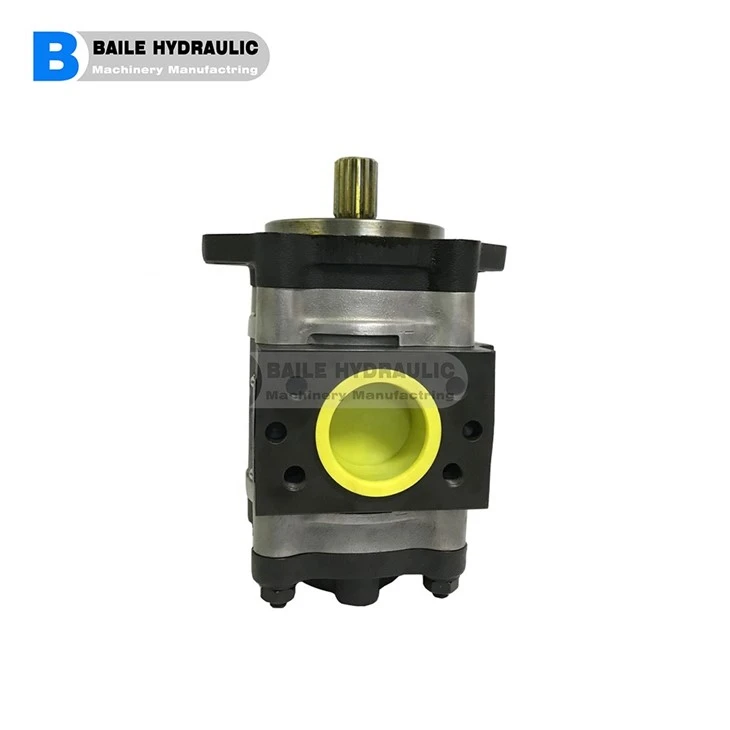

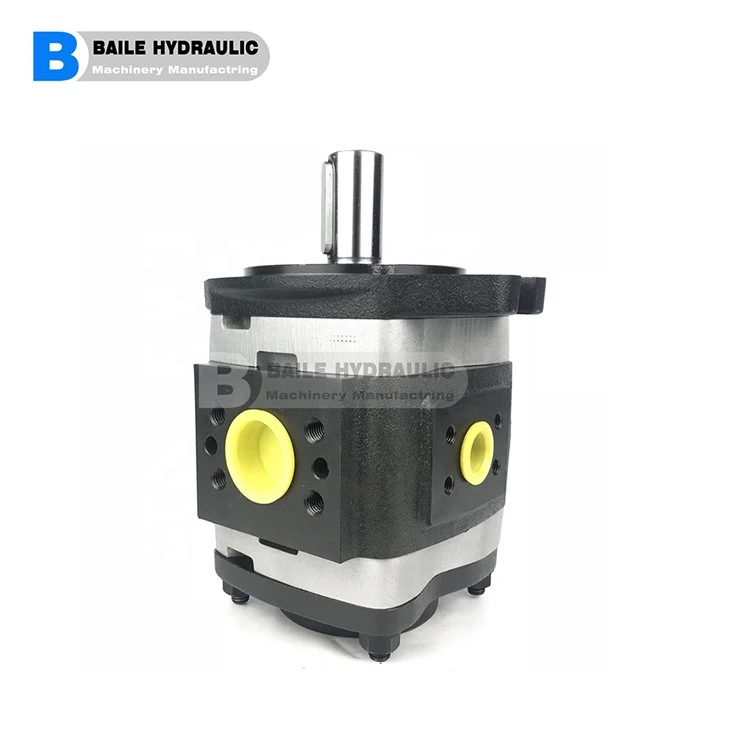

VOITH interne hogedruktandwielpompen voor aandrijvingen met constant toerental IPVS3-3.5 IPVS3-5 IPVS3-6.3 IPVS3-8

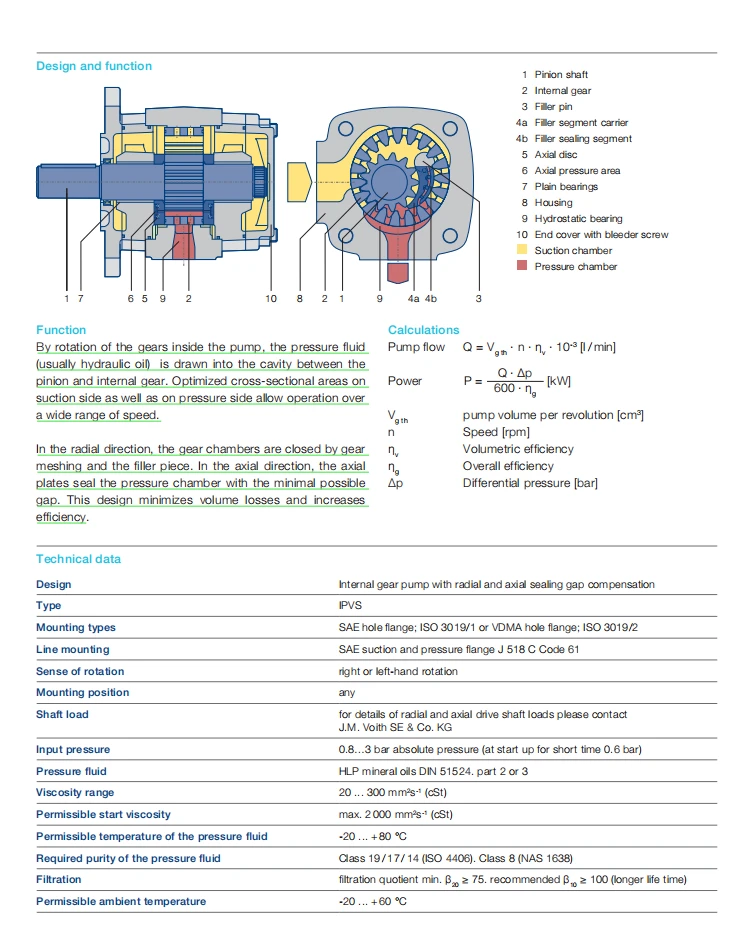

FunctieDoor het draaien van de tandwielen in de pomp wordt de drukvloeistof (meestal hydraulische olie) in de holte tussen het rondsel en het interne tandwiel gezogen. Geoptimaliseerde dwarsdoorsneden aan de zuigzijde en aan de drukzijde maken een werking over een breed toerentalbereik mogelijk. In radiale richting worden de tandwielkamers gesloten door tandwielingrijping en het vulstuk. In axiale richting sluiten de axiale platen de drukkamer met zo min mogelijk spleet af. Dit ontwerp minimaliseert volumeverliezen en verhoogt de efficiëntie.1 Rondselas2 Intern tandwiel3 Vulpen4a Vulsegmentdrager4b Vulafdichtingssegment5 Axiale schijf6 Axiaal drukgebied7 Glijlagers8 Behuizing9 Hydrostatisch lager10 Einddeksel met ontluchtingsschroef Montagetypes SAE-gatflens; ISO 3019/1 of VDMA-gatflens; ISO 3019/2Lijnmontage SAE zuig- en persflens J 518 C Code 61.IPVS3-10 IPVS4-13 IPVS4-16 IPVS4-20 IPVS4-25 IPVS{{23 }} IPVS5-32 IPVS5-40 IPVS5-50 IPVS5-64 IPVS6-64 IPVS6-80 IPVS6-100 IPVS6-125 IPVS7-125 IPVS7-160 IPVS7-200 IPVS7-250
